  • 名称:P5表贴LED室外全彩显示屏

  • 分类:表贴系列

  •

  • (1)广视角

    户外全彩贴片式SMD?显示屏不但在水平方向具有110°的广视角,在垂直方向也具有110°广视角,这在一些应用场所特别有优势。

    (2)配光好

    红、绿、蓝椭圆形LED?在不同角度三种亮度的匹配一致性是一项难度很高的指标,而全彩SMD因为设计结构为三合一结构,红、绿、蓝三颗芯片全在一个支架碗杯之中,故在不同角度红、绿、蓝三种亮度的匹配一致性高度一致,从而使得户外全彩贴片式SMD?显示屏在任意角度的亮度匹致一致性都很好,达到更好的色彩逼真效果。

    (3)混光好

    由于设计结构为三合一,三颗芯片距离很近,在同一个支架碗杯中混光,而不是三颗分立的椭圆形LED,故红、绿、蓝混光效果好于直插椭圆LED?屏,尤其适合于近距离观看。

    (4)高对比度

    由于三合一的设计结构,全彩SMD?尺寸小,故发光面积小,黑区面积大,提高了LED?显示屏的对比度。

    (5)自动化生产

    贴片式SMD?能够使用全自动贴片机进行自动化贴片,生产效率高。全彩贴片式SMD?显示屏模块的线路设计能够实现灯板和驱动板二合一,降低了成本,提高了可靠性,提升了生产效率。自动化贴片生产还能提高SMD?在线路板上的垂直精度,克服了直插式椭圆LED?在线路板上的垂直精度问题,从而保证了更好的光学效果。

    (6)线路保护

    线路板三防涂层保护(防腐蚀、防静电、防潮)。

    (7)线路板

    1.8mm~2.2mm双面玻纤覆铜板。

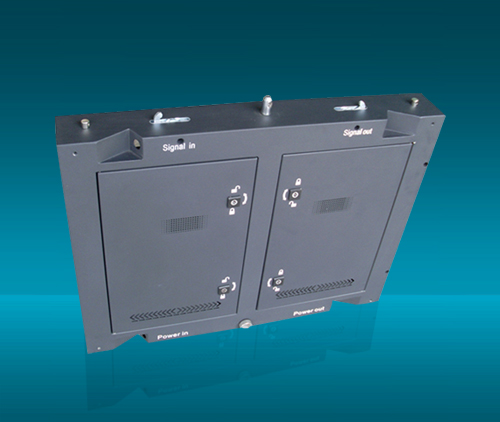

    (8)箱体

    σ≥1.5mm钢板喷涂表面氟碳涂层处理LED户外显示屏,带后盖、带风扇、全防水、全封闭标准箱体。
  • 像素间距

    5

    像素密度(M2)

    40000

    像素组成

    1R1G1B

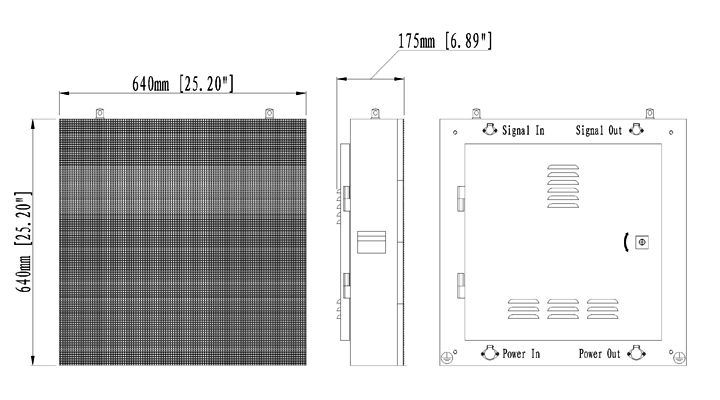

    箱体尺寸

    640mm×640mm×175mm

    箱体分辨率

    108×108 = 11664点

    模块数量(一个箱体)

    2×2= 4块

    箱体材料



    电源数量(一个箱体)

    5V/60A/2块

    箱体净重

    45Kg/m²

    箱体毛重

    49Kg/m²

    包装尺寸

    720mm×820mm×450mm

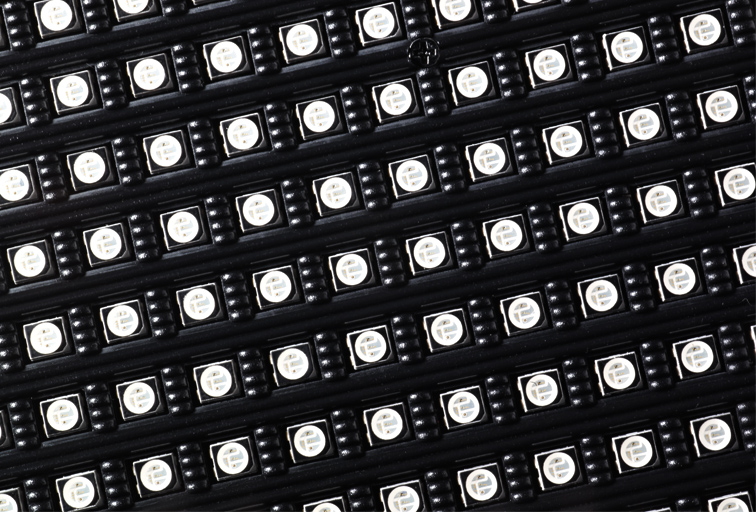

    红灯

    SMD2828; 625nm,700 mcd

    绿灯

    SMD2828; 525nm,1500 mcd

    蓝灯

    SMD2828; 465nm,350 mcd

    模组分辨率

    54×54点

    模块尺寸

    320 mm×320 mm×18mm

    模块净重

    1.11Kg/块

    功耗(单模块)

    5V,108W

    白平衡亮度

    5000cd / m²

    灰度等级

    4096

    颜色

    1670万

    最佳的观赏角度

    水平:140°,垂直:140°

    最佳观看距离

    6—150m

    扫描模式

    1/9;实像素

    刷新率(最大)

    4000Hz

    输入电压

    110V/60Hz,220V/50Hz;

    电源功耗(最大)

    1054W/ m²

    电源消耗(平均)

    632W/ m²

    寿命

    50000h

    工作温度

    -20℃— +50 ℃

    工作湿度范围

    10% — 90%RH

    正面防水等级

    IP65

    背面防水等级

    IP54

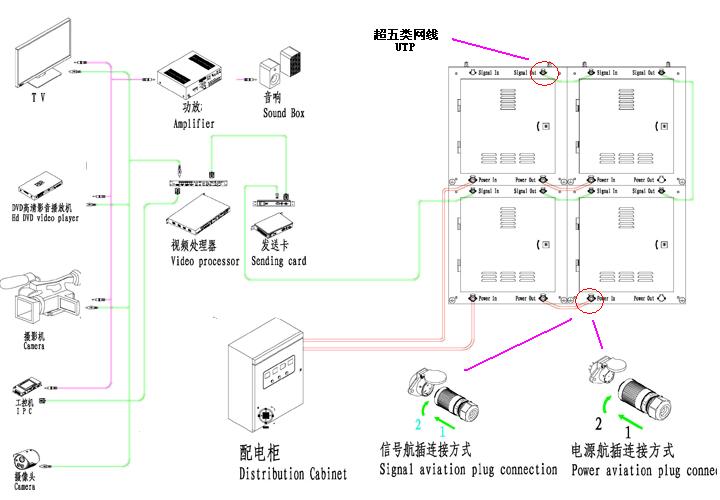

  • 安装指导




    安装指导
