led电子屏幕接线说明(附led电子屏幕接线图)

责任编辑：深圳市联森光电有限公司发布时间：2019-07-09

分享到：

led电子屏幕是如何接线的？接下来深圳联森光电led显示屏厂家对这个问题进行回答，并附led电子屏幕接线图进行详细说明！

led电子屏幕是如何接线的？led电子屏幕接线步骤如下：

1.首先将切割好的型材拼接，也就是组装好显示屏的外框。市场上通用型材无非方形、圆形，但组装方法是一样的。

2.把外框架组装完毕，将P10单元板摆放于框架内（注意框架的正反面，有槽的一面是正面），这时候安装背条的位置是相当准确的，避免错一根而改全部的麻烦。

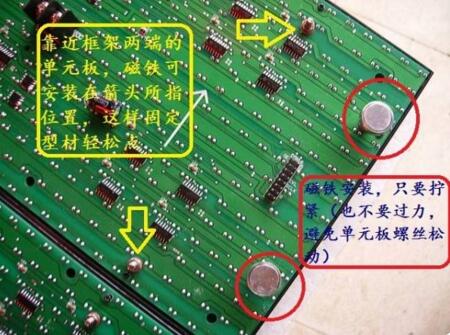

3.背条固定完毕，将框架移开，安装磁铁，下图所示：

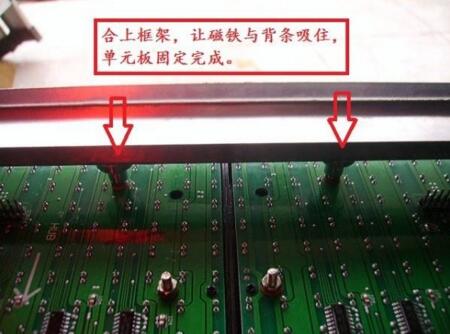

4.固定好单元板。

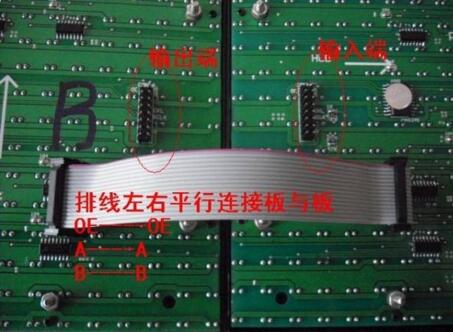

5.连接好排线、上下电源线。

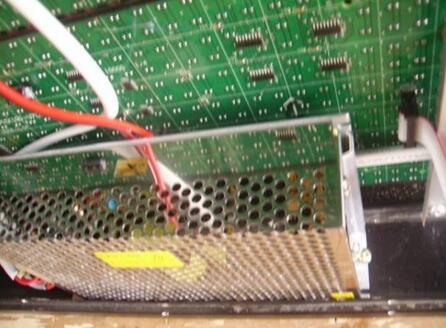

6.固定好显示屏电源和LED控制卡,LED控制卡与电源线的连接.将LED控制卡用电源线与就近的单元板连接,控制卡上有标明正负极。

7.显示屏电源与显示屏单元板接线，注意正负极，建议使用SVV2*1.0软芯线，也就是1平方双股软芯线主电源根据屏的大小选择。

8.控制卡与单元板排线连接（特别重要），连接之前请仔细看明白为止，屏未固定在墙上，这是最关键一步，可以先通过测试按钮检查屏安装是否正确

9.数据线（短距离一般用超5类网线就可以）正常一般用串口2、3、5交叉线，也有平行线，软件光盘上一般都有接线说明。
